Robust und langlebig
Vorkühler, Verdampfer und Flüssigkeitsabscheider der Kältetrockner der PD-Serie folgen alle einem modularen All-in-One-Strukturdesign.
Der Trockner der PD-Serie verwendet für den Wärmetauscher eine dickere Aluminiumlegierung, deren Korrosionsbeständigkeit mehr als doppelt so hoch ist wie bei ähnlichen Produkten.
Zweitens kommt es nicht zu einer Verunreinigung des unteren Luftrohrs.
Energieeinsparung und Umweltschutz
Der Wärmetauscher folgt der in Europa und den USA entwickelten Plattenrippenstruktur und weist eine hohe Wärmeeffizienz auf.
Der Temperaturunterschied zwischen Einlass und Auslass des Vorkühlers beträgt 5-8 Grad und ist damit mehr als doppelt so gut wie bei ähnlichen Produkten. Die relative Luftfeuchtigkeit der austretenden Druckluft ist niedrig und an der Oberfläche der Luftleitung tritt kein Kondensationsphänomen auf.
Der Vorkühler gewinnt nahezu 90 % der Druckluft zurück und reduziert die Verdampferlast erheblich. Dadurch ist der Stromverbrauch des Kältemittelkompressors gering und beträgt nur 70 % des normalen Verbrauchs.
Für alle Trockner der Serie wird ein umweltfreundliches Kühlmittel verwendet.
Sicherheit und Zuverlässigkeit
Das patentierte Design des externen WS gewährleistet einen hervorragenden PDP.
Der Verdampfer kann separat auf Dichtheit geprüft werden, wodurch das Leckagerisiko erheblich reduziert wird.
Die Hauptteile stammen von weltbekannten Marken mit zuverlässiger Leistung.
Mit zahlreichen Überlastungs- und Abschaltschutzfunktionen.
Alle Trockner der Serie verfügen über die neueste CE-Zertifizierung der Europäischen Union.
Verschiedene Steuerungsmöglichkeiten
Standardmodell mit Fehleralarmanzeige;
Je nach Kundenwunsch verwenden wir SMC oder PLC oder einen Touchscreen.
RS485 I/O, Profibus-Protokoll, Modbus-Protokoll und Ethernet sind auf Kundenanfrage verfügbar.
Technische Spezifikation

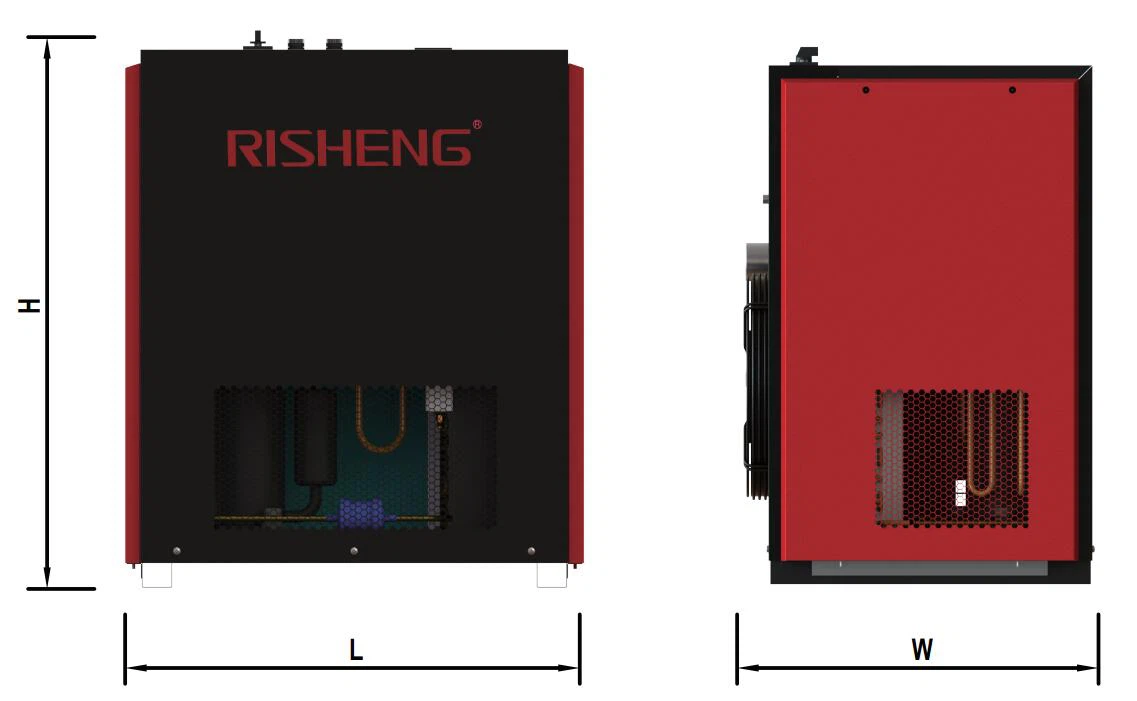

| Modell | Luft | Kapazität | Abmessung mm | Gewicht | Empfohlen | Empfohlen | |||
| Verbindung | m³/min | CFM | L | W | H | Kg | Vorfiltermodell | Nachfiltermodell | |
| RSLF-60-PD | Rc1-1/2" | 6.5 | 230 | 750 | 592 | 913 | 78 | RSG-AO-0145G/V2 | RSG-AA-0145G/V2 |
| RSLF-80-PD | Rc1-1/2" | 8.8 | 311 | 750 | 592 | 913 | 80 | RSG-AO-0145G/V2 | RSG-AA-0145G/V2 |
| RSLF-100-PD | Rc1-1/2" | 11 | 388 | 750 | 592 | 913 | 85 | RSG-AO-0220G/V2 | RSG-AA-0220G/V2 |
| RSLF-120-PD | Rc2" | 13 | 459 | 1000 | 710 | 1030 | 130 | RSG-AO-0220G/V2 | RSG-AA-0220G/V2 |
| RSLF-150-PD | Rc2" | 17 | 600 | 1000 | 710 | 1030 | 140 | RSG-AO-0330G/V2 | RSG-AA-0330G/V2 |
| RSLF-200-PD | Rc2" | 22 | 777 | 1000 | 710 | 1030 | 150 | RSG-AO-0330G/V2 | RSG-AA-0330G/V2 |
| RSLF-250-PD | Rc2-1/2" | 27 | 953 | 1000 | 820 | 1600 | 250 | RSG-AO-0430G/V2 | RSG-AA-0430G/V2 |
| RSLF-300-PD | Rc2-1/2" | 33 | 1165 | 1000 | 820 | 1600 | 260 | RSG-AO-0620G/V2 | RSG-AA-0620G/V2 |
| RSLF-350-PD | Rc2-1/2" | 37 | 1306 | 1000 | 820 | 1600 | 270 | RSG-AO-0620G/V2 | RSG-AA-0620G/V2 |
| RSLF-400-PD | DN100 | 45 | 1589 | 1250 | 1120 | 1750 | 500 | RSG-AO-0830F/V2 | RSG-AA-0830F/V2 |
| RSLF-500-PD | DN100 | 55 | 1942 | 1250 | 1120 | 1750 | 510 | RSG-AO-0830F/V2 | RSG-AA-0830F/V2 |
| RSLF-600-PD | DN100 | 65 | 2295 | 1250 | 1120 | 1750 | 550 | RSG-AO-1000F/V2 | RSG-AA-1000F/V2 |
| RSLF-700-PD | DN125 | 73 | 2578 | 1250 | 1120 | 1750 | 580 | RSG-AO-1200F/V2 | RSG-AA-1200F/V2 |
| RSLF-800-PD | DN150 | 80 | 2825 | 2000 | 1460 | 1770 | 800 | RSG-AO-1300F/V2 | RSG-AA-1300F/V2 |
| RSLF-900-PD | DN150 | 90 | 3178 | 2000 | 1460 | 1770 | 810 | RSG-AO-1950F/V2 | RSG-AA-1950F/V2 |
| RSLF-1000-PD | DN150 | 100 | 3531 | 2000 | 1460 | 1770 | 850 | RSG-AO-1950F/V2 | RSG-AA-1950F/V2 |
| RSLF-1200-PD | DN150 | 120 | 4237 | 2000 | 1460 | 1770 | 870 | RSG-AO-1950F/V2 | RSG-AA-1950F/V2 |
| RSLS-1500-PD | DN200 | 150 | 5297 | 2135 | 1225 | 1800 | 1150 | RSG-AO-2500F/V2 | RSG-AA-2500F/V2 |
| RSLS-1800-PD | DN200 | 180 | 6356 | 2335 | 1225 | 1800 | 1350 | RSG-AO-3250F/V2 | RSG-AA-3250F/V2 |
|
Bewertete Bedingungen |
Verfügbar |
 |
|
|
Betriebsdruck: 0,7 MPag / 100 psig |
Höherer Arbeitsdruck |
Unterschiedliche Stromversorgung |
|
|
Einlasstemperatur: 38 Grad / 100 ℉ |
Verlustfreier Abfluss |
Kühlwasserausführung von 120 bis 1800 |
|
|
Umgebungstemperatur: 38 Grad / 100 ℉ |
Kühlwassertemperatur: 32 Grad / 90 ℉ |
Korrekturfaktoren
Tatsächliche Kapazität (m³/min)=Nennkapazität × KA × KB × KC (oder KC')
| Betriebsdruck (KA) | Mpag | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
| psig | 44 | 58 | 73 | 87 | 102 | 116 | 131 | |
| GFP | 0.76 | 0.86 | 0.92 | 0.93 | 1 | 1.04 | 1.08 | |
| Mpag | 1 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | ||
| Psig | 145 | 160 | 174 | 189 | 203 | 218 | ||
| GFP | 1.11 | 1.15 | 1.18 | 1.22 | 1.25 | 1.28 |
| Einlasstemperatur (KB) | Grad | 35 | 38 | 40 | 46 | 49 | 54 | 60 |
| ℉ | 95 | 100 | 104 | 115 | 120 | 129 | 140 | |
| CFT | 1.11 | 1 | 0.92 | 0.76 | 0.69 | 0.56 | 0.46 |
